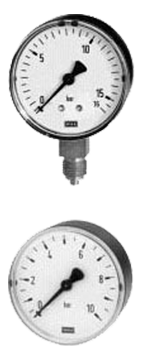

Manometer mit Stahlblechgehäuse
Druckmessgeräte mit Rohrfeder in Standardausführung, Klasse 1.6
Diese Manometer eignen sich besonders für allgemeine Messtechnische Aufgaben. Sie sind geeignet für Messungen des negativen und positiven Druckes von flüssigen und gasförmigen Medien,
sofern sie nicht hochviskos oder kristallisierend sind und Kupferlegierungen angreifen.
Anzeigebereich | Anschluss | Gehäuse-Ø | Best.-Nr. | |
0 - 1 bar | G 1/8 A unten | 40 mm | J03.002.36 | |
0 - 2,5 bar | G 1/8 A unten | 40 mm | J03.004.36 | |
0 - 6 bar | G 1/8 A unten | 40 mm | J03.006.36 | |
0 - 10 bar | G 1/8 A unten | 40 mm | J03.007.36 | |
0 - 16 bar | G 1/8 A unten | 40 mm | J03.008.36 | |
0 - 25 bar | G 1/8 A unten | 40 mm | J03.009.36 | |
0 - 1 bar | G 1/8 A rückseitig | 40 mm | J03.015.36 | |
0 - 2,5 bar | G 1/8 A rückseitig | 40 mm | J03.017.36 | |
0 - 6 bar | G 1/8 A rückseitig | 40 mm | J03.019.36 | |
0 - 10 bar | G 1/8 A rückseitig | 40 mm | J03.020.36 | |
0 - 16 bar | G 1/8 A rückseitig | 40 mm | J03.021.36 | |
0 - 25 bar | G 1/8 A rückseitig | 40 mm | J03.022.36 | |
0 - 1 bar | G 1/4 A unten | 63 mm | J03.025.36 | |
0 - 2,5 bar | G 1/4 A unten | 63 mm | J03.027.36 | |
0 - 6 bar | G 1/4 A unten | 63 mm | J03.029.36 | |
0 - 10 bar | G 1/4 A unten | 63 mm | J03.030.36 | |
0 - 16 bar | G 1/4 A unten | 63 mm | J03.031.36 | |
0 - 25 bar | G 1/4 A unten | 63 mm | J03.032.36 | |
0 - 1 bar | G 1/4 A rückseitig | 63 mm | J03.036.36 | |
0 - 2,5 bar | G 1/4 A rückseitig | 63 mm | J03.038.36 | |
0 - 6 bar | G 1/4 A rückseitig | 63 mm | J03.040.36 | |
0 - 10 bar | G 1/4 A rückseitig | 63 mm | J03.041.36 | |
0 - 16 bar | G 1/4 A rückseitig | 63 mm | J03.042.36 | |
0 - 25 bar | G 1/4 A rückseitig | 63 mm | J03.043.36 |
Manometer mit Stahlblechgehäuse
Druckmessgeräte mit Rohrfeder in Standardausführung, roter Markenzeiger, Klasse 1.6
Diese Manometer eignen sich besonders für allgemeine Messtechnische Aufgaben. Sie sind geeignet für Messungen des negativen und positiven Druckes von flüssigen und gasförmigen Medien,
sofern sie nicht hochviskos oder kristallisierend sind und Kupferlegierungen angreifen.
Anzeigebereich | Anschluss | Gehäuse-Ø | Best.-Nr. | |
0 - 1 bar | G 1/2 A unten | 80 mm | J03.047.36 | |
0 - 2,5 bar | G 1/2 A unten | 80 mm | J03.049.36 | |
0 - 6 bar | G 1/2 A unten | 80 mm | J03.051.36 | |
0 - 10 bar | G 1/2 A unten | 80 mm | J03.052.36 | |
0 - 16 bar | G 1/2 A unten | 80 mm | J03.053.36 | |
0 - 25 bar | G 1/2 A unten | 80 mm | J03.054.36 | |
0 - 1 bar | G 1/4 A rückseitig | 80 mm | J03.058.36 | |
0 - 2,5 bar | G 1/4 A rückseitig | 80 mm | J03.060.36 | |
0 - 6 bar | G 1/4 A rückseitig | 80 mm | J03.062.36 | |
0 - 10 bar | G 1/4 A rückseitig | 80 mm | J03.063.36 | |
0 - 16 bar | G 1/4 A rückseitig | 80 mm | J03.064.36 | |
0 - 25 bar | G 1/4 A rückseitig | 80 mm | J03.065.36 | |
-1 - 0 bar | G 1/2 A unten | 100 mm | J03.118.36 | |
-1 - +1,5 bar | G 1/2 A unten | 100 mm | J03.120.36 | |
-1 - +3 bar | G 1/2 A unten | 100 mm | J03.121.36 | |
-1 - +5 bar | G 1/2 A unten | 100 mm | J03.122.36 | |
-1 - +15 bar | G 1/2 A unten | 100 mm | J03.124.36 | |
0 - 1 bar | G 1/2 A unten | 100 mm | J03.070.36 | |
0 - 2,5 bar | G 1/2 A unten | 100 mm | J03.072.36 | |
0 - 6 bar | G 1/2 A unten | 100 mm | J03.074.36 | |
0 - 10 bar | G 1/2 A unten | 100 mm | J03.075.36 | |
0 - 16 bar | G 1/2 A unten | 100 mm | J03.076.36 | |
0 - 25 bar | G 1/2 A unten | 100 mm | J03.077.36 | |
0 - 1 bar | G 1/4 A rückseitig | 100 mm | J03.082.36 | |
0 - 2,5 bar | G 1/4 A rückseitig | 100 mm | J03.084.36 | |
0 - 6 bar | G 1/4 A rückseitig | 100 mm | J03.086.36 | |
0 - 10 bar | G 1/4 A rückseitig | 100 mm | J03.087.36 | |
0 - 16 bar | G 1/4 A rückseitig | 100 mm | J03.088.36 | |
0 - 25 bar | G 1/4 A rückseitig | 100 mm | J03.089.36 | |
0 - 1 bar | G 1/2 A unten | 160 mm | J03.107.36 | |
0 - 2,5 bar | G 1/2 A unten | 160 mm | J03.109.36 | |
0 - 6 bar | G 1/2 A unten | 160 mm | J03.111.36 | |
0 - 10 bar | G 1/2 A unten | 160 mm | J03.112.36 | |
0 - 16 bar | G 1/2 A unten | 160 mm | J03.113.36 | |
0 - 25 bar | G 1/2 A unten | 160 mm | J03.114.36 |
Manometer in Robustausführung
Druckmessgeräte mit Rohrfeder, Klasse 1.0
Diese Manometer in Robustausführung eignen sich besonders für hohe messtechnische Aufgaben. Sie sind geeignet für Messungen
des negativen und positiven Druckes von flüssigen und gasförmigen Medien.
Anzeigebereich | Anschluss | Gehäuse-Ø | Best.-Nr. | |
0 - 1 bar | G 1/2 A rückseitig | 100 mm | J03.095.36 | |
0 - 2,5 bar | G 1/2 A rückseitig | 100 mm | J03.097.36 | |
0 - 6 bar | G 1/2 A rückseitig | 100 mm | J03.099.36 | |
0 - 10 bar | G 1/2 A rückseitig | 100 mm | J03.100.36 | |
0 - 16 bar | G 1/2 A rückseitig | 100 mm | J03.101.36 | |
0 - 25 bar | G 1/2 A rückseitig | 100 mm | J03.102.36 |
Einbau-Manometer mit Frontring in Stahlblechgehäuse
Druckmessgeräte mit Rohrfeder, Klasse 1.6
Diese Manometer in Robustausführung eignen sich besonders für hohe messtechnische Aufgaben. Sie sind geeignet für Messungen
des negativen und positiven Druckes von flüssigen und gasförmigen Medien.
Anzeigebereich | Anschluss | Gehäuse-Ø | Best.-Nr. | |
0 - 1 bar | G 1/4 A rückseitig | 63 mm | J03.128.36 | |
0 - 2,5 bar | G 1/4 A rückseitig | 63 mm | J03.130.36 | |
0 - 6 bar | G 1/4 A rückseitig | 63 mm | J03.131.36 | |
0 - 10 bar | G 1/4 A rückseitig | 63 mm | J03.132.36 | |
0 - 16 bar | G 1/4 A rückseitig | 63 mm | J03.133.36 |
Einbau-Manometer mit Dreikantring und Bügelbefestigung in Stahlblechgehäuse
Druckmessgeräte mit Rohrfeder, Klasse 1.6
Diese Manometer in Robustausführung eignen sich besonders für hohe messtechnische Aufgaben. Sie sind geeignet für Messungen
des negativen und positiven Druckes von flüssigen und gasförmigen Medien.
Anzeigebereich | Anschluss | Gehäuse-Ø | Best.-Nr. | |
0 - 6 bar | G 1/4 A rückseitig | 63 mm | J03.142.36 | |
0 - 10 bar | G 1/4 A rückseitig | 63 mm | J03.143.36 | |
0 - 16 bar | G 1/4 A rückseitig | 63 mm | J03.144.36 |

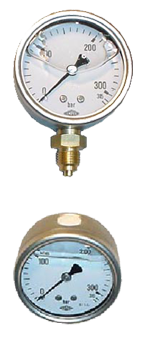

Glyzerin-Manometer mit verchromtem Messinggehäuse
Druckmessgeräte mit Rohrfeder, Klasse 1.6
Diese Manometer in Robustausführung eignen sich besonders für hohe messtechnische Aufgaben und für hohe dynamische Belastungen und Erschütterungen. Sie sind geeignet für Messungen des negativen und positiven Druckes von flüssigen und gasförmigen Medien.
Anzeigebereich | Anschluss | Gehäuse-Ø | Best.-Nr. | |
0 - 1 bar | G 1/4 A unten | 63 mm | J03.149.36 | |
0 - 2,5 bar | G 1/4 A unten | 63 mm | J03.150.36 | |
0 - 6 bar | G 1/4 A unten | 63 mm | J03.152.36 | |
0 - 10 bar | G 1/4 A unten | 63 mm | J03.153.36 | |
0 - 16 bar | G 1/4 A unten | 63 mm | J03.154.36 | |
0 - 25 bar | G 1/4 A unten | 63 mm | J03.155.36 | |
0 - 40 bar | G 1/4 A unten | 63 mm | J03.156.36 | |
0 - 60 bar | G 1/4 A unten | 63 mm | J03.157.36 | |
0 - 100 bar | G 1/4 A unten | 63 mm | J03.158.36 | |
0 - 160 bar | G 1/4 A unten | 63 mm | J03.159.36 | |
0 - 250 bar | G 1/4 A unten | 63 mm | J03.160.36 | |
0 - 315 bar | G 1/4 A unten | 63 mm | J03.161.36 | |
0 - 400 bar | G 1/4 A unten | 63 mm | J03.162.36 | |
0 - 1 bar | G 1/4 A rückseitig | 63 mm | J03.166.36 | |
0 - 2,5 bar | G 1/4 A rückseitig | 63 mm | J03.167.36 | |
0 - 6 bar | G 1/4 A rückseitig | 63 mm | J03.169.36 | |
0 - 10 bar | G 1/4 A rückseitig | 63 mm | J03.170.36 | |
0 - 16 bar | G 1/4 A rückseitig | 63 mm | J03.171.36 | |
0 - 25 bar | G 1/4 A rückseitig | 63 mm | J03.172.36 | |
0 - 40 bar | G 1/4 A rückseitig | 63 mm | J03.173.36 | |
0 - 60 bar | G 1/4 A rückseitig | 63 mm | J03.174.36 | |
0 - 100 bar | G 1/4 A rückseitig | 63 mm | J03.175.36 | |
0 - 160 bar | G 1/4 A rückseitig | 63 mm | J03.176.36 | |
0 - 250 bar | G 1/4 A rückseitig | 63 mm | J03.177.36 | |
0 - 315 bar | G 1/4 A rückseitig | 63 mm | J03.178.36 | |
0 - 400 bar | G 1/4 A rückseitig | 63 mm | J03.179.36 |
Glyzerin-Manometer mit Stahlblechgehäuse
Druckmessgeräte mit Rohrfeder, Klasse 1.0
Diese Manometer in Robustausführung eignen sich besonders für hohe messtechnische Aufgaben und für hohe dynamische Belastungen und Erschütterungen. Sie sind geeignet für Messungen des negativen und positiven Druckes von flüssigen und gasförmigen Medien.
Anzeigebereich | Anschluss | Gehäuse-Ø | Best.-Nr. | |
0 - 1 bar | G 1/2 A rückseitig | 100 mm | J03.185.36 | |
0 - 2,5 bar | G 1/2 A rückseitig | 100 mm | J03.187.36 | |
0 - 6 bar | G 1/2 A rückseitig | 100 mm | J03.189.36 | |
0 - 10 bar | G 1/2 A rückseitig | 100 mm | J03.190.36 | |
0 - 16 bar | G 1/2 A rückseitig | 100 mm | J03.191.36 | |
0 - 25 bar | G 1/2 A rückseitig | 100 mm | J03.192.36 |
Sicherheits-Manometer mit Stahlblechgehäuse, messingfarben
Druckmessgeräte mit Rohrfeder, Klasse 2.5
Diese Manometer eignen sich besonders für allgemeine messtechnische Aufgaben im Sicherheitsbereich. Sie sind geeignet für Messungen des negativen und positiven Druckes von flüssigen und gasförmigen Medien, besonders für Sauerstoff,
Acetylen und andere Gase für Schneid– und Schweissindustrie.
Anzeigebereich | Anschluss | Gasart | Gehäuse-Ø | Best.-Nr. | |
0 - 16 bar | G 1/4 A unten | Sauerstoff | 63 mm | J03.223.36 | |
0 - 315 bar | G 1/4 A unten | Sauerstoff | 63 mm | J03.224.36 | |
0 - 2,5 bar | G 1/4 A unten | Acetylen | 63 mm | J03.228.36 | |
0 - 40 bar | G 1/4 A unten | Acetylen | 63 mm | J03.229.36 |
Bimetall-Zeigerthermometer
Gehäuse Stahl verzinkt, Überwurfring Stahl vernickelt
Messbereich 0 - 120°C
Gehäuse-Ø | Tauchschaftlänge | Tauchschaft-Anschluss | Best.-Nr. | |
63 mm | 60 mm | DN 15, hinten | J03.234.19 | |
100 mm | 63 mm | DN 15, hinten | J03.235.19 | |
100 mm | 100 mm | DN 15, hinten | J03.236.19 |
Maschinen-Thermometer
V-Form-Gehäuse aus Leichtmetall, messingfarbig eloxiert, Einschraubstutzen aus Messing, Thermometer-Glaseinsatz mit blauer Anzeigeflüssigkeit
Messbereich 0 - 120°C
Gehäuse | Tauchschaftlänge | Tauchschaft-Anschluss | Best.-Nr. | |
150 x 30 mm | 63 mm | DN 15, gerade | J03.240.19 | |
150 x 30 mm | 100 mm | DN 15, gerade | J03.241.19 |
Manometer-Profildichtungen aus Kupfer
für Gewinde | Best.-Nr. | |
G 1/8 A | J03.280.03 | |
G 1/4 A | J03.281.03 | |
G 1/2 A | J03.282.03 |
Manometer-Schutzkappen für Anschluss unten und rückseitig, Farbe blau
Bezeichnung | Best.-Nr. | |
für Manometer-Ø = 63 mm | J03.296.03 | |
für Manometer-Ø = 80 mm | J03.297.03 | |
für Manometer-Ø = 100 mm | J03.298.03 |
Manometer-Anschlussnippel aus Messing
Muffe | Zapfen | Best.-Nr. | |
G 1/8 | G 1/4 A | J03.285.03 | |
G 1/8 | G 1/2 A | J03.286.03 | |
G 1/4 | G 1/2 A | J03.288.03 |
Manometer-Anschraub-Verschraubungen / Einschraubgewinde: Whithworth-Rohrgewinde, zylindrich
Reihe | ND | Ø D | Ø d | Kurzzeichen | Best.-Nr. | |
LL sehr leicht | 100 bar | 4 | G 1/4 | MAVLL - 4R1/4 | A06.050.02 | |
L leicht | 315 bar | 6 | G 1/4 | MAVL - 6R1/4 | A06.051.02 | |
L leicht | 315 bar | 8 | G 1/4 | MAVL - 8R1/4 | A06.052.02 | |
L leicht | 315 bar | 10 | G 1/4 | MAVL - 10R1/4 | A06.053.02 | |
L leicht | 315 bar | 12 | G 1/4 | MAVL - 12R1/4 | A06.054.02 | |
S schwer | 640 bar | 6 | G 1/2 | MAVS - 6R1/2 | A06.055.02 | |
S schwer | 640 bar | 8 | G 1/2 | MAVS - 8R1/2 | A06.056.02 | |
S schwer | 640 bar | 10 | G 1/2 | MAVS - 10R1/2 | A06.057.02 | |
S schwer | 640 bar | 12 | G 1/2 | MAVS - 12R1/2 | A06.058.02 |
Stoßminderer zur Dämpfung von stoßartig auftretenden Druckbelastungen an Manometern
Gewinde | PN | Werkstoff | Best.-Nr. | |
G 1/2 A | 250 bar | Messing | J03.292.03 |
Manometer-Absperrhähne
für den Einbau zwischen Druckmessgerät und Rohrleitung.
Absperrhähne mit Prüfflansch dienen zum gleichzeitigen Anschluss von Betriebsdruckmessgeräten und Prüfdruckmessgeräten an die Druckleitung.
Werkstoff: Messing
Manometer-Abperrhähne, Muffe - Muffe
Gewinde | PN | Prüfflansch | Best.-Nr. | |
G 1/2 | 25 bar | - | J03.310.03 | |
G 1/2 | 25 bar | 60 x 25 x 10 | J03.311.03 |
Manometer-Abperrhähne, Muffe - Zapfen
Gewinde | PN | Prüfflansch | Best.-Nr. | |
G 1/2 | 25 bar | - | J03.312.03 | |
G 1/2 | 25 bar | 60 x 25 x 10 | J03.313.03 |
Manometer-Abperrhähne, Zapfen - Spannmuffe
Gewinde | PN | Prüfflansch | Best.-Nr. | |
G 1/2 | 25 bar | 60 x 25 x 10 | J03.314.03 |
