Die Konstruktions-Merkmale der Verdichterstufe:
 |

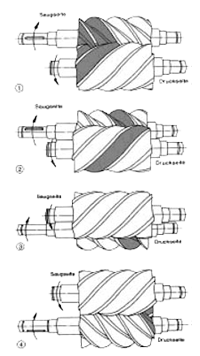

Schraubenkompressoren arbeiten nach dem Verdrängungsprinzip. In einem Schraubenkompressorblock sind zwei Läufer, der angetriebene Hauptläufer und der Nebenläufer parallel in einem Gehäuse angeordnet. Der Hauptläufer leistet den wesentlichen Teil der Verdichtungsarbeit und nimmt bei seiner Drehung den Nebenläufer mit. Mit dem zur Kühlung, Dichtung und Schmierung eingespritzten Öl wird ein Schmierfilm zwischen den Läuferflanken aufgebaut. Die radialen Kräfte werden von Zylinderrollenlagern, die axialen Kräfte von Vierpunktlagern aufgenommen. Zu ihrer Schmierung wird ein Teil des Einspritzöls aus dem Umlauf abgezweigt. |
Die Funktionsweise:
|
Der Weg der Luft: Über den Luftfilter und das Ansaugsperrventil wird von der Kompressorstufe Luft angesaugt, verdichtet und über die Druckleitung in den Druckluft-Ölbehälter gefördert.
Von da an gelangt sie über den Ölfeinabscheider zum Mindestdruckventil und weiter über den Druckluft-Nachkühler zum Verbraucher. Der Kreislauf des Öls: Das in die Kompressorstufe eingespritzte Öl vermischt sich mit der Druckluft, nimmt Verdichtungswärme auf und gelangt über die Abscheidung im Ölfeinabscheider in den
Ölsammelraum des Behälters. Unter dem Druck der verdichteten Luft strömt das erwärmte Öl durch den Ölkühler und den Ölmischregler direkt über den Ölfilter zur Einspritzstelle der Kompressorstufe |
Schraubenkompressoren
Die RENNER Standardbaureihe "RS" für Handwerk und Industrie. Einfache und betriebssichere
Konzeption durch Kompakt-Verdichter-Stufe, wirkungsvolle Schalldämmung, übersichtliche Elektrik, wartungsfreundlicher Aufbau.
Die "RS-TOP" Anlagen haben eine kleinere Aufstellfläche. Die Riemenspannung erfolgt über eine Motorwippe. Die Anbringung des Ölregelventils wurde optimiert.
Ausschließliche Verwendung von Hochtemperaturschläuchen. Die Anbringung einer Schalldämmbox ermöglicht eine zusätzliche Schallreduzierung um ca. 4 dB (von 64 auf 60 dB*).
Optional mit elektronischer Steuerung RENNERtronic.
| Modell | Liefer- menge (m³/min) |
Höchstüber- druck (bar) |
Nenn- leistung (kW) |
Abmessungen (L x B x H) |
Anschluss | Best.-Nr. |  |
| RS-TOP 4,0 | 0,51 | 10 | 4,0 | 525 (725*) x 504 x 951 | G 1/2 | H02.274.55 | |
| RS-TOP 7,5 | 1,06 | 10 | 7,5 | 525 (725*) x 504 x 951 | G 1/2 | H02.276.55 | |
| RS-TOP 11,0 | 1,50 | 10 | 11,0 | 657 (927*) x 574 x 1255 | G 3/4 | H02.277.55 | |
| RS-TOP 15,0 | 1,96 | 10 | 15,0 | 657 (927*) x 574 x 1255 | G 3/4 | H02.278.55 | |
| RS 18,5 | 2,62 | 10 | 18,5 | 1287 x 799 x 1296 | G 1 1/4 | H02.203.55 | |
| RS 22,0 | 3,10 | 10 | 22,0 | 1287 x 799 x 1296 | G 1 1/4 | H02.204.55 | |
| RS 1-30,0 | 4,01 | 10 | 30,0 | 1287 x 799 x 1296 | G 1 1/4 | H02.205.55 | |
| RS 45,0 | 6,51 | 10 | 45,0 | 1398 x 939 x 1580 | G 1 1/4 | H02.208.55 | |
| RS 55,0 | 8,23 | 10 | 55,0 | 1754 x 1104 x 1697 | G 2 | H02.209.55 |
Überall dort, wo es an Platz mangelt, sind Komplettanlagen die optimale Lösung.
Das spart nicht nur Stellfläche, sondern auch Zeit und Geld. RENNER liefert diese Anlagen betriebsbereit und anschlussfertig, d.h. am Aufstellungsort sind lediglich
der elektrische Anschluss sowie die Verbindung zum Druckluftnetz erforderlich. Alles in einem: Die Komplettanlagen für trockene und saubere Druckluft.
| Modell | Liefer- menge (m³/min) |
Höchstüber- druck (bar) |
Nenn- leistung (kW) |
Abmessungen (L x B x H) |
Behälter (Liter) |
Anschluss | Best.-Nr. |  |
| RSDK-B 4,0/2x90 | 0,53 | 10 | 4,0 | 980 x 765 x 1257 | 2x90 | G 1/2 | H02.190.55 | |
| RSDK-B 7,5/250 | 1,02 | 10 | 7,5 | 1410 x 570 x 1286 | 250 | G 1/2 | H02.194.55 |
| Modell | Liefer- menge (m³/min) |
Höchstüber- druck (bar) |
Nenn- leistung (kW) |
Behälter (Liter) |
Abmessungen (L x B x H) |
Anschluss | Best.-Nr. |  |
| RSDK-TOP 4,0 | 0,51 | 10 | 4,0 | 250 | 1410 x 570 x 1511 | G 1/2 | H02.224.55 | |
| RSDK-TOP 5,5 | 0,72 | 10 | 5,5 | 250 | 1410 x 570 x 1511 | G 1/2 | H02.225.55 | |
| RSDK-TOP 7,5 | 1,06 | 10 | 7,5 | 250 | 1410 x 570 x 1511 | G 1/2 | H02.285.55 |
Vorsatzfiltergitter für RENNER Schraubenkompressoren
bei erhöhtem Staubanfall, angebaut an die Schalldämmbox
| Beschreibung | Best.-Nr. |
| Vorsatzfiltergitter für RS-TOP 3 - 7,5 (2 Stück erforderlich) | U01.010.55 |
| Vorsatzfiltergitter für RS-TOP 11 - 15 (2 Stück erforderlich) | U01.011.55 |
| Vorsatzfiltergitter für RS 18,5 - 1-30 (2 Stück erforderlich) | U01.012.55 |
| Vorsatzfiltergitter für RS 2-30 - 45 (2 Stück erforderlich) | U01.013.55 |
| Ersatzfilter für RS-TOP 3 - 7,5 (2 Stück erforderlich) | U01.018.55 |
| Ersatzfilter für RS-TOP 11 - 15 (2 Stück erforderlich) | U01.019.55 |
| Ersatzfilter für RS 18,5 - 1-30 (2 Stück erforderlich) | U01.020.55 |
| Ersatzfilter für RS 2-30 - 45 (2 Stück erforderlich) | U01.021.55 |
SCROLL Kompressoren sind die interessante und wirtschaftliche Alternative zur Erzeugung ölfreier Druckluft.
Der Verdichtungsprozess erfolgt mittels einer feststehenden und einer exzentrisch rotierenden Spirale. Eine Berührung ist dabei ausgeschlossen.
Dies garantiert eine betriebssichere und verschleißarme Funktion.
| Modell | Liefer- menge (l/min) |
Höchstüber- druck (bar) |
Nenn- leistung (kW) |
Behälter (Liter) |
Abmessungen (L x B x H) |
Anschluss | Best.-Nr. |  |
| SLD-S 2,2 | 195 | 10 | 2,2 | 250 | 1410 x 570 x 1550 | G 1/2 | H02.170.55 |
Schraubenkompressoren
Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft. Standardanlage für einfache Fundament- bzw. Bodenaufstellung. Schallgedämpfte Ausführung in Kompaktbauweise Luftverdichtung einstufig mit Öleinspritz-Kühlung
| Modell | Liefer- menge (m³/min) |
Höchstüber- druck (bar) |
Nennleistung (kW) |
Abmessungen (L x B x H) |
Anschluss | Best.-Nr. |  |
| DMD 55 C | 0,49 | 10 | 4,0 | 506 x 753 x 725 | G 1/2 | H02.502.99 | |
| DMD 75 C | 0,69 | 10 | 5,5 | 506 x 753 x 725 | G 1/2 | H02.503.99 | |
| DMD 100 C | 0,95 | 10 | 7,5 | 686 x 888 x 895 | G 3/4 | H02.504.99 | |
| DMD 150 C | 1,35 | 10 | 11,0 | 686 x 888 x 895 | G 3/4 | H02.505.99 | |
| DMD 200 C | 2,00 | 10 | 15,0 | 950 x 800 x 1140 | G 1 | H02.555.99 |
Andere Ausführungen lieferbar. CR-Anlagen aufgebaut auf liegendem Druckluftbehälter oder die CRD-Anlagen
als komplette Druckluftstation mit Kältetrockner.
Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft. Standardanlage für einfache Fundament- bzw. Bodenaufstellung schallgedämpfte Ausführung in Kompaktbauweise Luftverdichtung einstufig mit Öleinspritz-Kühlung
| Modell | Liefer- menge (m³/min) |
Höchstüber- druck (bar) |
Nennleistung (kW) |
Abmessungen (L x B x H) |
Anschluss | Best.-Nr. |  |
| EKO 15 | 2,10 | 10 | 15,0 | 895 x 820 x 1495 | G 1 | H02.506.99 | |
| EKO 22 | 3,20 | 10 | 22,0 | 895 x 820 x 1495 | G 1 | H02.508.99 | |
| EKO 30 | 4,40 | 10 | 30,0 | 1195 x 820 x 1495 | G 1 1/4 | H02.509.99 | |
| EKO 37 | 5,40 | 10 | 37,0 | 1000 x 1200 x 1800 | G 1 1/4 | H02.510.99 | |
| EKO 45 | 6,10 | 10 | 45,0 | 1000 x 1200 x 1800 | G 1 1/2 | H02.511.99 | |
| EKO 55 | 8,20 | 10 | 55,0 | 1300 x 1200 x 1900 | G 1 1/2 | H02.512.99 |
Drehzahlgeregelte Schraubenkompressoren
Das Einsparpotenzial durch Einsatz drehzahlgeregelter Kompressoren Druckluft macht
einen großen Teil der Produktionskosten vieler Unternehmen aus und ist ein Bereich, in dem erhebliche Einsparungen erzielt werden können.
Mit einem drehzahlgeregelten Kompressor verhält sich der Stromverbrauch direkt proportional zum Luftbedarf. Bei dem herkömmlichen Regelsystem (Vollast-Leerlauf / Aussetzbetrieb)hingegen verschlechtert sich der Energienutzungsgrad
allmählich bei sinkendem Luftbedarf und führt somit zu erhöhten Betriebskosten.
Bei Unternehmen mit schwankendem Druckluftbedarf über längere Zeiträume erzielt der drehzahlgeregelte Kompressor substantielle Energieeinsparungen und senkt somit die Kosten für
die Drucklufterzeugung. Viele Referenzanlagen beweisen, dass Energieeinsparungen von 30% in der Praxis oft erreicht und überschritten werden.
Die realisierte Umrichter-Technologie bietet gegenüber herkömmlichen elektropneumatischen Regelsystemen klare Vorteile:
Präzise Druckregelung
Herkömmliche Regelsysteme pendeln zwischen zwei eingestellten Druckwerten, wobei der obere Grenzwert höher ist als der für den Druckluftverbraucher eigentlich erforderliche Druck. Der drehzahlgeregelte Kompressor sorgt im Druckluftnetz für einen konstanten Druck bei gleichzeitiger Reduzierung von Verschleiß und Stromverbrauch. Jeder EKO VST kann Betriebsdrücke von 4 bis 9,5 bar liefern und ist somit in Bezug auf den individuell geforderten Arbeitsdruck ausgesprochen flexibel.
Leerlaufbetrieb
Ein Kompressor verbraucht im Leerlaufbetrieb im allgemeinen 20 bis 30% seiner Nennleistung. Der drehzahlgeregelte Kompressor paßt die erzeugte Luftmenge dem momentanen Luftbedarf durch Modulierung der Motordrehzahl exakt an und eliminiert somit den energieaufwendigen Leerlaufbetrieb.
Weicher Anlauf
Die Sterndreieck-Startsequenz eines Motors erzeugt im Stromnetz eine Stromspitze. Der drehzahlgeregelte Kompressor startet sanft und erhöht allmählich den Motorstrom. Der Sanftanlauf vermeidet somit die häufig von den Stromversorgungsunternehmen bei Auftreten von Stromspitzen fälligen Zuschläge.
Niedriger Verschleiß
Durch den nahezu gleichförmigen Betrieb der Anlage im Teillastbetrieb werden die sonst üblichen Entlastungs- bzw. Belastungsvorgänge nahezu vollständig eliminiert. Alle durch Vollast-Leerlauf belasteten Bauteile werden geschont und erreichen dadurch eine längere Lebensdauer.
Die RENNER Schraubenkompressoren mit integrierter Frequenzregelung.
Jeweils mit dem intelligenten Steuer-, Regel- und Überwachungssystem RENNERtronic und Vorsatzfiltergitter ausgerüstet.
| Modell | Liefer- menge (m³/min) |
Höchstüber- druck (bar) |
Nenn- leistung (kW) |
Abmessungen (L x B x H) |
Anschluss | Best.-Nr. |  |
| RSF-TOP 5,5 | 0,25 - 0,72 | 10 | 5,5 | 805 x 504 x 951 | G 1/2 | H02.249.55 | |
| RSF-TOP 7,5 | 0,32 - 1,06 | 10 | 7,5 | 805 x 504 x 951 | G 1/2 | H02.250.55 | |
| RSF 15,0 | 0,59 - 1,96 | 10 | 15,0 | 998 x 671 x 1123 | G 3/4 | H02.253.55 | |
| RSF 22,0 | 0,93 - 3,10 | 10 | 22,0 | 1287 x 799 x 1296 | G 1 1/4 | H02.255.55 |

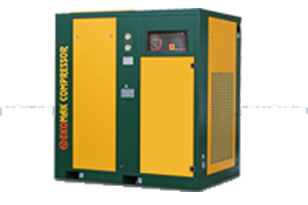

Die EKOMAK Schraubenkompressoren mit integrierter Frequenzregelung.
| Modell | Liefer- menge (m³/min) |
Höchstüber- druck (bar) |
Nennleistung (kW) |
Abmessungen (L x B x H) |
Anschluss | Best.-Nr. | |
| EKO 15 VST | 0,70 - 2,10 | 10 | 15,0 | 1195 x 820 x 1495 | G 1 | H02.525.99 | |
| EKO 22 VST | 1,20 - 3,20 | 10 | 22,0 | 1195 x 820 x 1495 | G 1 | H02.526.99 | |
| EKO 37 VST | 1,90 - 5,40 | 10 | 37,0 | 1500 x 1000 x 1800 | G 1 1/4 | H02.529.99 |
